產品內容
技術參數
主要特點：

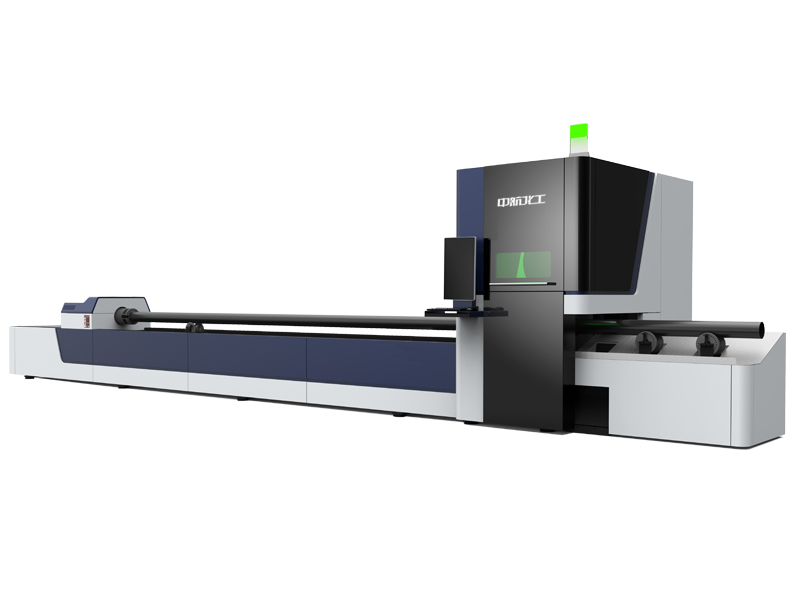

1、激光切管機切割精度可達0.1mm,能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
2、激光切管機能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件.
3、能在圓管端部切割斜截端面、能在圓管上切割方孔、腰形孔、能切割與環形主管相交的支管相貫線端頭。
4、能切割變角度坡口面、能進行鋼管截?cái)唷⒛茉诜焦芄苊媲懈罡鞣N圖形
5、激光切管機適用于不銹鋼、碳鋼、合金鋼、鋁、銅、鈦等金屬管材。
| 加工幅面與加工范圍 | |
| 加工管材范圍(直徑*長度) | Φ20~φ160*6000mm |
| X軸行程 | 6700mm |
| Y軸行程 | 200mm |
| Z軸行程 | 200mm |
| U軸行程 | 無限旋轉 |
| 精度 | |
| X/Y/U軸定位精度 | ±0.03mm/1000mm |
| X/Y/U軸重復定位精度 | ±0.03mm |
| Z軸定位精度 | ±0.03mm |
| Z軸重復定位精度 | ±0.03mm |
| 速度 | |
| X/Y軸定位速度 | 70m/min |
| X/Y軸加速度 | 1G |
